می خواهیم بررسی کنیم در Revit Architecture چگونه می توانیم روی دیوار یک متن را حکاکی (خالی) کنیم؟ در حالت پیش فرض نرم افزار Revit این امکان را به شما نمی دهد و اگر هم از ابزار Join Geometry استفاده کنید، مطمئنا به نتیجه نخواهید رسید. اما در روش زیر شما با یک تکنیک بسیار جالب می توانید این مشکل را نیز از سر راه بردارید.

روش خالی کردن دیوار با متن در Revit Architecture

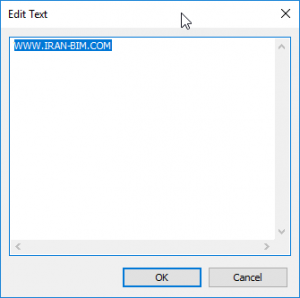

۱- با ابزار Model Text، متن مورد نظر را بروی دیوار ایجاد کنید.

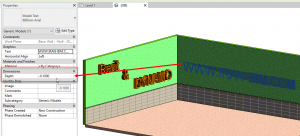

۲- مقدار عمق متن را با اندازه مورد نظر به سمت منفی تعیین کنید.

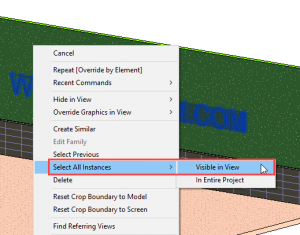

۳- متن را انتخاب کنید و سپس کلیک راست کرده و از لیست Override Graphic In View گزینه By Element… را انتخاب کنید.

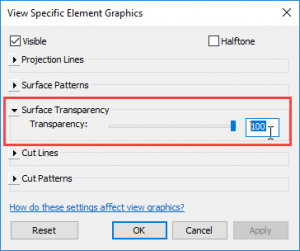

۴- لیست Surface Transparency را باز کنید و مقدار آن را بروی ۱۰۰ تعیین کنید تا کاملا شفاف شود.

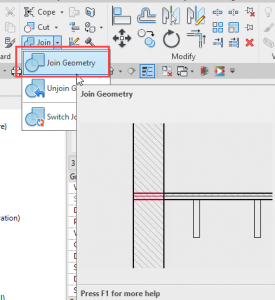

۵- اکنون از زبانه Modify> پانل Geometry> بر روی ابزارJoin Geometry کلیک کنید تا این ابزار انتخاب شود.

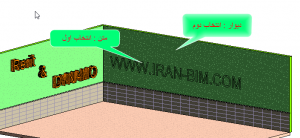

۶- پس از انتخاب این ابزار، ابتدا بر روی Model Text یا متن مورد نظر کلیک کرده و سپس بروی دیوار کلیک کنید.

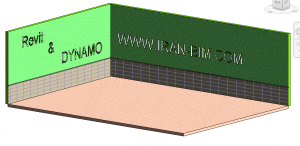

۷- نتیجه را می توانید مشاهده کنید.

نکته : اگر در رندر و یا Viewport، به صورت پوسته پوسته نمایش داده شد،  می توانید آنها را Hide کنید.
